Маҳсулоти бастабандии дуюмдараҷаи дорусозӣ ва тиббӣ
Тавсифи асосӣ
Хатти дуюмдараҷаи истеҳсоли бастабандӣ барои дорусозӣ ва тиббӣ асосан аз мошини картонкунӣ, картонизатсияи қуттиҳои калон, тамғагузорӣ, истгоҳи тарозукашӣ, инчунин воҳиди паллетизатсия ва системаи танзими кодекс ва ғайра иборат аст.
Пас аз он ки мо раванди истеҳсолиро дар бастабандии дуввуми дорусозӣ ва тиббӣ анҷом додем, маҳсулот ба анбор интиқол дода мешавад.
Хатти дуюмдараҷаи истеҳсоли бастабандӣ барои дорусозӣ ва тиббӣ комилан автоматӣ идора карда мешавад, бо суръати баланд ва устувор кор мекунад. Инчунин чопгари рақами партияи санаи ихтиёрӣ ва дастгоҳи воридкунии дастӣ, амалиёти бастабандии бисёрфунксионалӣ, ҳама намуди корҳои мураккаби бастабандӣ дар як вақт анҷом дода мешаванд.
Видеои маҳсулот
Тавсифи муфассал
Хатти дуюмдараҷаи истеҳсоли бастабандӣ барои дорусозӣ ва тиббӣ бо иқтидори сатҳи баланд ҷавобгӯ буда, интиқоли автоматӣ ва мӯҳри автоматиро амалӣ мекунад.
Ба GMP ва дигар стандартҳои байналмилалӣ ва талаботҳои тарроҳӣ мувофиқат кунед.
Барои маҳсулоти бастабандии гуногун, ки бо чанголи бастабандии гуногун муҷаҳҳаз шудаанд.
Тамоми раванди бастабандӣ шаффоф ва намоён аст.
Системаи мониторинги раванди истеҳсолот нигоҳдории мунтазами таҷҳизотро таъмин мекунад.
Бити нигаҳдории картони хеле дароз, метавонад зиёда аз 100 картонҳоро нигоҳ дорад.
Назорати пурраи серво.
Бо роботҳои саноатӣ барои ҳама намуди хати истеҳсоли бастабандии дуюмдараҷа дар истеҳсолоти фармасевтӣ ва тиббӣ мувофиқанд.
Ҷорӣ кардани марҳилаҳои фаъолияти маҳсулот

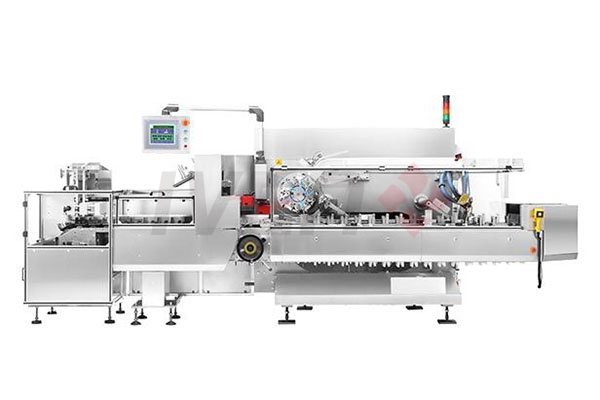

Қадами 1: Мошини картонкунӣ
1.Маҳсулоти таъом ба мошини cartoning
2.Ба таври худкор кушодани қуттии картонӣ
3.Гуронидани маҳсулот ба картонҳо, бо варақаҳо
4. Мӯҳр кардани картон
Қадами 2: Мошини картонкунии қуттии калон
1.Маҳсулот дар картонҳо ба ин мошини картонкунии қуттии калон
2. Парвандаи калон
3.Фединги маҳсулот ба қуттиҳои калон як ба як ё қабат ба қабат
4. Қуттиҳоро мӯҳр кунед
5. Вазнкашӣ
6. Тамғагузорӣ
Қадами 3: Воҳиди автоматии паллетизатсия
1. Ҳолатҳое, ки тавассути воҳиди логистикии худкор ба истгоҳи роботҳои автоматии паллетизатсия интиқол дода мешаванд
2.Паллетизатсия ба таври худкор як ба як, ки паллетизатсия тарҳрезӣ шудааст, ба ниёзҳои фардии корбарон ҷавобгӯ аст
3.Баъд аз паллетизатсия, парвандаҳо бо роҳи дастӣ ё ба таври худкор ба анбор интиқол дода мешаванд
Афзалиятҳо:
1.Намоиши ҳалли мушкилот .
2.Истифодаи осон.
3. Фазои хурд ишғол карда шудааст.
4.Амалҳои зуд ва дақиқ.
5.Назорати пурраи servo, давида устувортар.
6. Роботи ҳамкории одам-мошин, бехатарӣ ва нигоҳдорӣ, истеъмоли ками энергия.
7.Customization барои қонеъ кардани талаботи муштариёни гуногун.
8.Камераи визуалӣ барои ноил шудан ба муайянкунии автоматии халтаҳои тиббии бисёрсоҳавӣ.
9.Бо нигаҳдории муваққатии бисёрсоҳавӣ, халта дар қуттии нигаҳдории муваққатӣ ҷойгир карда мешавад.
10.Full системаи диски таъминоти servo барои ноил шудан ба таъминоти бефосилаи диски стерилизатсия.
11.Mitsubishi ва Siemens PLC хурд, суръати баланд, иҷрои баланд аст
12.Suitable барои ҷузъҳои асосии сершумори пайвастшавӣ, назорати моделиронӣ, назорати мавқеъгирии ва дигар истифода махсус.
13.Ин маҷмӯи PLC мебошад, ки метавонад доираи васеи ниёзҳоро қонеъ гардонад.

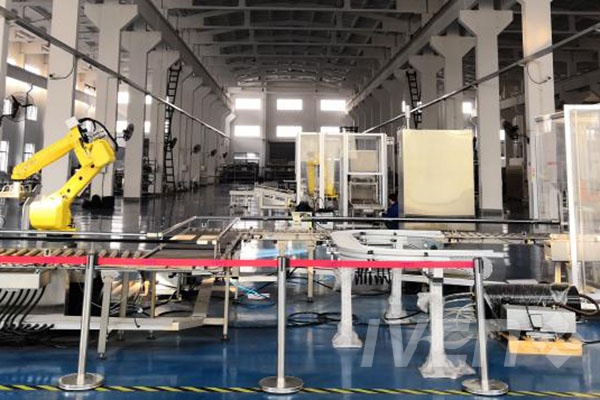

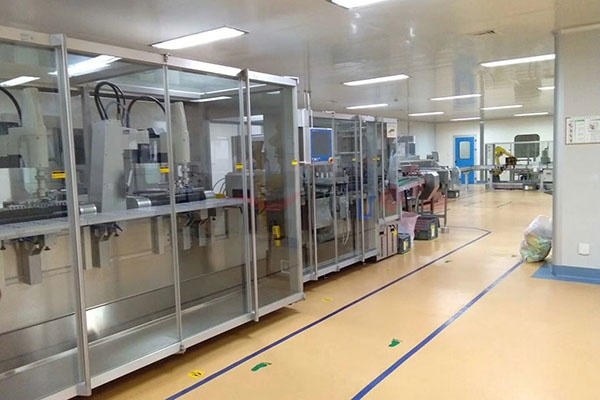

Намунаи парванда
Параметрҳои техникии мошини картонкунӣ
| Миқдори қуттии кушода | 5 | |
| Суръат | 200-220 қуттӣ/дақ | |
| Таъмини нерӯ | 380в 50Гц | |
| Моторҳои асосӣ | 2,2 КВт | |
| Насоси вакуумӣ | 1,3 кВт | |
| тасмаи конвейер ва гайра | 1КВт | |
| Ҳаво фишурда шудааст | Истеъмол | 40НЛ/дақ |
| Фишор | 0,6 МП | |
| Вазн | 3000кг | |
| mm | MIN | МАКС | МАКС | МАКС |
| A | 20 | 70 | 120 | 150 |
| B | 15 | 70 | 70 | 70 |
| C | 58 | 200 | 200 | 200 |
| Қабати занҷир | Стандарт | Стандарт | 1/3 | 1/2 |
| Картон | ≥300g / м2 Картони мошинҳои байналмилалӣ | |||
| Варака | 50g～70g/m2 、60g/m2 беҳтарин аст | |||
Маҳдудияти андозаи картон мувофиқи ҷадвали дар боло зикршуда аст, агар андозаи аз ҳад калон тағир ёбад, бояд асои тела, соплоро дар мошини мультфильмсозӣ иваз кунед ва ғайра.
| Картонер (Нерӯи барқи стандартӣ) | ||||||||
| Не. | Адад | Ном | Тавсифи | Миқдори | Мулохизахо | Бренд | ||
| SIEMENS PLC& COMPOENTS | ||||||||
| 1 | CPU 226 | PLC/CPU | 6ES7 216-2AD23-0XB8 | 1 | S7-200 | SIEMENS | ||
| 2 | Батареяи литийи PLC | 6ES7 29I-8BA20-0XA0 | 1 | SIEMENS | ||||
| 3 | IO-ро васеъ кунед | 6ES7 223-1BL22-0XA8 | 1 | 16 хол IO | SIEMENS | |||
| 4 | Пайвасткунаки Circuit Line | 6ES7972-0BA12-0XA0 | 2 | бе порти барномасозӣ | SIEMENS | |||
| 5 | Иваз кардани барқ | HF-200W-S-24 | 1 | 200Вт DC24V | ХЕНФУ | |||
| 6 | Шишаи ламсӣ | KTP1000 | 1 | Ба гуфтаи муштарӣ | SIEMENS | |||
| Калиди асосӣ, Калиди муҳофизати мотор, Пӯст | ||||||||
| 1 | QS1 | Свити асосӣ c | P1-32/EA/SVB/N | 1 | 32А | МЕЛЛЕР | ||
| 2 | QF1 | Калиди се сутун | C65N C32/3P | 1 | 32А | Шнайдер | ||
| 3 | QF3 | Калиди қутби ягона | C65N C4/1P | 1 | 4 Як сутун | Шнайдер | ||
| 4 | QF4.5 | Калиди қутби ягона | C65N C10/1P | 3 | 10 Як сутун | Шнайдер | ||
| 5 | QF6 | Калиди муҳофизати мотор | ПКЗМК-4 | 3 | 2,5—4А | МЕЛЛЕР | ||
| 6 | алоқаи ёрирасон | NHI-E-11-PKZ0 | 3 | 1NO+1NC | МЕЛЛЕР | |||
| 7 | розеткаи дарозкунии барқи се фаза | B3.0/3-PKZ0 | 1 | Пайвастшавӣ 3 | МЕЛЛЕР | |||
| Aёрирасон тамос/Эстафета | ||||||||
| 1 | алоқаи ёрирасон | ДИЛМ09-10С | 3 | Grommet AC220V | МЕЛЛЕР | |||
| 2 | Эстафета | MY2N-J | 9 | 8+1 (нусхаи эҳтиётӣ) DC24V | ОМРОН | |||
| 3 | Платаи реле | PYF08A-E | 9 | 8+1 (нусхаи эҳтиётӣ) DC24V | ОМРОН | |||
| Табдилдиҳандаи басомадҳои SIEMENS/Мотор Шарқӣ | ||||||||
| 1 | Табдилдиҳандаи басомад | 6SE6440-2UD23-OBA1 | 1 | Моторҳои асосӣ 3 кВт | SIEMENS | |||
| 2 | 9 пинҳои васлаки | Шабакаи D-шакли 9 пин | 1 | Истифодаи табдилдиҳандаи басомади алоқа | ||||
| 3 | Табдилдиҳандаи басомад | FSCM03.1-OK40-1P220-NP-S001-01V01 | 1 | тасмаи конвейер | Bosch Rexroth | |||
| 4 | Моторҳои қадам | ARLM66BC | 4 | Мотор Шарқӣ | ||||
| 5 | Ҳаракати мотори қадам | ARLD12A-C | 4 | Мотор Шарқӣ | ||||
| Тугма | ||||||||
| 1 | Тугмаи оғоз | ZB2-BA331C | 1 | Тугмаи оғоз | Шнайдер | |||
| 2 | Тугмаи қатъ | ZB2BA432C | 1 | Қатъи 1NC | Шнайдер | |||
| 3 | Бозсозӣ | ZB2-BA6C | 1 | Тугмаи кабудро аз нав танзим кунед | Шнайдер | |||
| 4 | Ҳолати фавқулодда | ZB2-BS54C | 1 | Тугмаи қатъ | Шнайдер | |||
| 5 | Давидан | ZB2-BA5C | 2 | Давидан | Шнайдер | |||
| фотоэлектрик、Бренди гузариши наздикӣ "TURCK", "BANNER", "P+F", "SICK" мебошад.КОДЕР МЕЙЛ АЗ ОЛМОН аст.Насоси вакуумӣ BUSCH GERMANY аст. Моторҳои асосӣ, Қуттии коҳиш SEMENS & TAIWAN WANXIN мебошад | ||||||||
Параметрҳои техникии қуттии кушода - мошини ғизодиҳии дарунбандӣ
| Суръати бастабандӣ | 1-6 қуттӣ/дақ (дар асоси андозаи қуттӣ) |
| Андозаи мошин | 5000*2100*2200мм (L*W*H) |
| Андозаи қуттии интиқол | Б: 400-650мм В: 200-350мм Х: 250-350мм |
| Баландии ғизодиҳии картонӣ | 800-950мм |
| Баландии баромади қуттии интиқол | 780-880мм |
| Таъмини нерӯ | 220В/380В, 50/60Гц, 5,5КВт |
| Талаботи манбаи ҳаво | 0,6-0,7Мпа |
| PLC | Сименс |
| Моторҳои серво | Сименс, 5 дона |
| HMI | Сименс |
| Қисмҳои пневматикӣ | SMC |
| Қисмҳои фишори паст | Шнайдер |
| Чаҳорчӯбаи мошин | Қубури бефосилаи мураббаъ |
| Муҳофизати беруна | Шишаи органикӣ, ҳангоми ошкор кардани дари кушода қатъ кунед |
Параметрҳои техникии мошини тамғагузории постҳои кунҷи картон
| Не. | Ададҳо | Параметр |
| 1 | Суръати тамғагузорӣ | Стикери ҳамвор 5-30 маврид/дақ Стикери кунҷӣ 2-12 қуттӣ/дақ |
| 2 | Дурустии тамғагузорӣ | ±3мм |
| 3 | Доираи татбиқ | Бараш 20—100 мм, дарозй 25—190 мм |
| 4 | Андозаи максималии ролҳои тамғакоғаз | Диаметри берунии рол 320 мм, диаметри дарунии рол коғаз 76 мм |
| 5 | Воҳиди назорат | PLC S7-200Smart Siemens |
| 6 | Чоп | Принтери Zebra Қарори чоп: 300dpi; Майдони чоп: 300*104мм Ба талаботи мавҷудаи андозаи майдони чоп ҷавобгӯ бошед ва тасдиқи диапазони мувофиқи андозаи майдони чопро таъмин кунед |
| 7 | Назорати амалиёт (таҳлил) | 7-дюймаи экрани LCD ранга ва панели сенсорӣ. Таҷҳизот метавонад бо пойгоҳи додаҳо пайваст шавад, маълумотро дар вақти воқеӣ чоп ва тамғагузорӣ кунад ва ассотсиатсияи рамзгузории бисёрсатҳиро амалӣ созад. RS232 ва порти USB |
| 8 | Танзимот | Танзими пурраи худкор |
| 9 | Мазмуни чоп | Метавонад штрих-коди оддӣ, матн, маълумоти тағирёбанда, штрих-коди дученака ва тамғаи rfid-ро чоп кунад; |
| 10 | Муошират | Дастгоҳ метавонад бо системаи коди пайгирӣ тамос гирад, дастури чопи системаи коди пайгирӣро гирад ва пас аз анҷоми чоп сигналро ба системаи коди пайгирӣ баргардонад, то нофаҳмиҳои коди пайгирӣ пешгирӣ карда шавад. |
| 11 | Огоҳӣ | Таҷҳизот бо лампаи ҳушдордиҳии акусто-оптикӣ муҷаҳҳаз шудааст, вақте ки дар раванди истеҳсолӣ ғайримуқаррарӣ рух медиҳад, ҳушдор медиҳад ва қатъи таҷҳизот ва иттилооти ҳушдорро дар экрани сенсорӣ нишон медиҳад, ки барои тафтиши хатогиҳо ва бартараф кардани мушкилот қулай аст. |
| 12 | Маводи бадан | Пӯлоди зангногир 304 ва алюминий |
| 13 | Андозаҳо (дарозӣ × паҳнӣ × баландӣ) | 805 (л)×878,5 (Вт)×1400мм (Н) |
| 14 | Иқтидори умумии мошин | 1.1КВт |
| 15 | Истеъмоли умумии газ (максимал) | 10 л/дақ
|
Параметрҳои техникии системаи тарозуи онлайн
| Режим | Муайян кардани вазни онлайн | Рад кардан | Нигоҳдорӣ |
|
| WinCK8050SS30 | 806061 | 806062 |
| Диапазони максимум кг | 30 | Ролики аз пӯлоди зангногир-8 дона | Ролики аз пӯлоди зангногир-8 дона |
| Намоиши ҳадди ақал g | 5 | Моторе, ки ба кор андохта мешавад | Нерӯманд |
| Дақиқии динамикӣ * г | ±20 | Рақами аз пӯлоди зангногир | Рақами аз пӯлоди зангногир |
| Суръат *（ҳолат/соат) | 800 |
|
|
| Дарозии камар вазн мм | 800 |
|
|
| Бари тасмаи вазнбардорӣ мм | 500 |
|
|
| Дарозии вазн мм | 865 | 800 | 800 |
| Паҳнои вазн мм | 600（Паноҳгоҳ нест) | 600 | 600 |
| Бари панели паҳлӯ мм | - |
|
|
| Баландии хати истеҳсолӣ мм | 600 ± 50 | 600 ± 50 | 600 ± 50 |
| Самти интиқол (барои намоиш) | Аз чап ва рост |
|
|
| Усули радкунӣ | Танҳо сигнал хомӯш |
|
|
| Рад кардани силиндр | Ядке, Тайван |
| |
| Шишаи ламсӣ | 7 дюйм,Wilentong-и Тайван, на Ethernet |
|
|
| Чаҳорчӯбаи мошин | Пулоди Зангнамезадагӣ |
|
|
| Чорчӯбаи нигоҳдорӣ | Пулоди Зангнамезадагӣ |
|
|
| Шӯрои назорат | Пӯлоди зангногир, кашидани рӯизаминӣ |
|
|
| Сарпӯши слайд | No |
|
|
| Гвардия | Қисмҳои хӯлаи алюминий |
|
|
| Барбани нақлиётӣ | Пӯлоди карбон, сатҳи галванӣ |
|
|
| Сохтори ҷадвали нақлиёт | Профили махсуси алюминий, anodizing алюминий |
|
|
| Сенсори вазн | 1 дона,бренди Mettler Toledo |
|
|
| Усули танзими суръат | Инвертер Schneider,550Вт |
|
|
| Интерфейси алоқаи Ethernet | No |
|
|
| Интерфейси коммуникатсионӣ | RS485 |
|
|
| Лампаи сигнали садо ва нур | Шнайдер, ё Олмон WIMA |
|
|
| Камарбанди чармӣ | Сиёҳ, PVC ба фарсуда тобовар,Шанхай |
|
|
| Буридани нигоҳдорӣ | Резин ва пӯлоди зангногир,± 50 мм |
|
|
| Манбаи барқ | 220VAC,50 Гц |
|
|
| Мотор | Моторҳои пасткунандаи полис Тайван | ҶСК Чин |
|
| Калиди фотоэлектрикӣ | Бона, Иёлоти Муттаҳидаи Амрико, рефлектор |
|
|
| Хомӯш кардан | Мюллер Электрик, Олмон |
|
|
| Рамкунакҳои хурд | Шнайдер, Фаронса | ||
| Калиди тугмача/тугмача | Шнайдер, Фаронса | ||
| Гузариш режими таъминоти барқ | Шнайдер, Фаронса | ||
| Назоратчии вазн | IVEN,MoveWeigh | ||
| Қулфбандии диапазон дар синхронизатсия | IVEN,MoveWeigh | ||
| Барабан фаъол (вазн) | IVEN,MoveWeigh | ||
| барабан пайравӣ (вазн) | IVEN,MoveWeigh |
